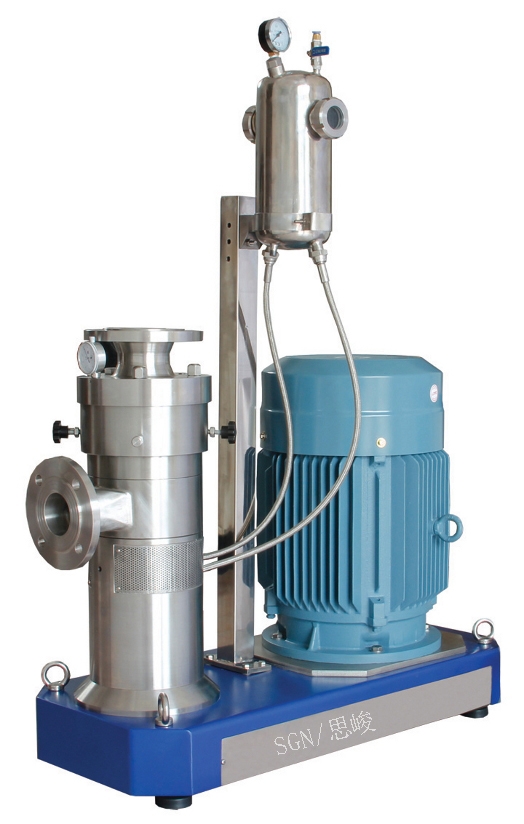

石墨烯研磨分散機是一種專門用于高效剝離、研磨和均勻分散石墨烯及其衍生物的高d設備，廣泛應用于新材料、新能源、電子、涂料、復合材料等領域。由于石墨烯具有優異的導電性、導熱性、機械強度和比表面積，其在產業化應用中對分散均勻性和層數控制要求高，傳統攪拌或超聲方式難以滿足大規模生產需求，因此石墨烯研磨分散機應運而生。
該設備通常采用高剪切力、高速旋轉、多級研磨或珠磨等技術原理，通過精密設計的轉子-定子系統或陶瓷/氧化鋯研磨介質，在短時間內將石墨或氧化石墨高效剝離成單層或多層石墨烯，并將其穩定分散于水性或油性溶劑中。部分高d機型還集成溫控、真空脫泡、在線監測等功能，確保產品批次一致性與穩定性。
1、分散頭
核心功能：通過轉子與定子的高速相對旋轉，對物料施加剪切力、摩擦力和高頻振動，實現乳化、分散和粉碎。
結構特點：
直徑通常為55mm，采用四層定子與四層轉子咬合設計，轉子定子間距可精細調節至0.2-0.3mm，以適應不同粘度物料。
定子結構包含精細度遞升的三級鋸齒突起和凹槽，凹槽方向可逐級改變，增強流體湍流，提升分散效果。
2、研磨模塊（膠體磨）
核心功能：通過三級磨齒結構對物料進行初步研磨，細化顆粒尺寸，為后續分散提供基礎。
結構特點：
磨頭間隙可調，靈活控制流量，適應不同工藝需求。
與分散頭組合使用，形成“研磨+分散”一體化設計，先研磨細化再分散，避免團聚現象。
3、進料與循環系統
進料罐：存儲待處理物料，支持外部壓力（如泵）或重力加壓，確保物料穩定進入研磨分散區域。
循環裝置：通過管道和閥門實現物料循環處理，提升分散均勻性，支持連續或批次操作。
漏斗設計：采用7L雙層不銹鋼結構，支持冷卻或加熱功能，適應不同溫度要求的工藝場景。
4、動力與傳動系統
電動機：提供旋轉動力，通過皮帶傳動帶動轉子高速旋轉（轉速可達14000rpm）。
變頻控制柜：采用丹佛斯變頻器，功率7.5kW，頻率范圍20-87Hz，實現轉速無級調節，優化處理效果。
5、冷卻裝置
夾套設計：分散罐和漏斗配備夾套，可通入冷卻水、導熱油或蒸汽，對工作腔進行溫度控制（最高工作溫度120°C，最高工作壓力2.5Bar）。
密封冷卻：采用德國博格曼雙端面機械密封，并通冷媒對密封部分進行冷卻，降低泄露風險，支持24小時連續運行。
6、控制柜與電氣系統
操作界面：集成變頻控制、溫度顯示、故障報警等功能，支持參數設置和運行監控。
安全保護：配備PTC熱保護、降噪型設計，確保設備安全穩定運行。
7、結構框架與輔助部件
支撐架：固定電機、研磨主機等核心部件，確保設備整體穩定性。
儲液罐與排污閥：支持物料存儲和排放，便于清潔維護。
移動小車：可選配，便于設備移動和定位。
